“TDBET型比例溢流阀”详细介绍

TDBET型比例溢流阀  比例溢流阀  电液比例溢流阀

TDBET6型比例主流溢流阀是由比例电磁铁直接驱动控制开启压力的锥阀。随着输入电流的变化，开启压力也随之变化，且与输入电流大致成正比例关系。此种规格的比例溢流阀可以直接用于小流量的液压系统，以限制系统压力或作为先导式溢流阀的先导级。
TDBE/TDBM10型先导式比例溢流阀主要用来限制系统压力随着输入电流的变化系统zui高压力随之变化且与电流大致成正比例关系。
订货型号：TDBE6 -Z-PS-1X/315 G24 Z4 V
TDBE-比例溢流阀 6-DG6 10-DG10
安装方式 无-板式安装  Z--叠加式安装
控制方式 无--开环 PS--闭环，带有压力传感器
设计系列 1X 10-19
压力等级 50bar 100bar 200bar 315bar
电压  G24--电控器电源24V
插头 Z4--符合DIN43650插座和方型插头

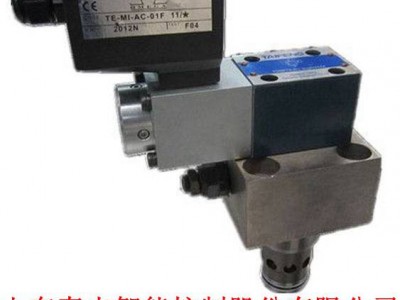

供应泰丰厂家TDBET6型比例溢流阀

比例溢流阀，泰丰比例溢流阀，厂家直销比例溢流阀

TDBET6型比例溢流阀是由比例电磁铁直接驱动锥阀芯以控制开启压力。随着输入电流的变化，开启压力也随之变化，且与输入电流大致成正比例关系。此种规格的比例溢流阀可直接用于小流量的液压系统，以限制系统压力，或作为先导式溢流阀的先导级。

说明

该阀有阀体，比例电磁铁。阀座和锥阀芯组成。

当输入电流为零时，比例电磁铁的推力为零，阀的开启压力低。当输入电流大于零时，比例电磁铁产生推力，把锥阀芯压在阀座上，如果作用在锥阀芯上的液压力大于电磁力，则锥阀芯被推离阀座，压力介质就从P口流出，经过T口回到油箱，从而限制系统压力不超过希望值。
